8251A查询法收发数据的通信程序

已知8251A发送的数据格式为:数据为7位,偶校验,1个停止位,波特率因子64,设8251A控制寄存器的地址码是3FBH,发送/接收寄存器的地址码是3F8H,编写用查询法收发数据的通信程序。

以下是8251A在同步模式和异步模式下模式寄存器的格式:

8251A模式寄存器的格式-异步模式

8251A-01

8251A模式寄存器的格式-同步模式

8251A模式寄存器的格式-同步模式

根据8251A模式寄存器的格式图(见下文附录)作如下分析:

1
2
3
4
5
6
7
8
9
波特率因子64:为异步模式,指令格式为: S2 S1 EP PEN L2 L1 B2 B1,B2B1:11

一个停止位:S2 S1:01;偶校验:EP:1

校验允许位:PEN:1

数据位7位:L2 L1:10

所以模式字为:01111011

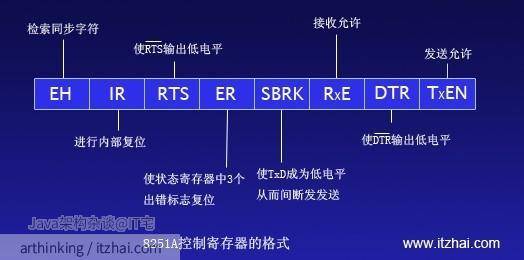

以下是8251A控制寄存器的格式:

8251A控制寄存器的格式

①发送端初始化程序与发送控制程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
MOV	DX,3FBH			;设置模式字
MOV AL,01111011B
OUT DX,AL
MOV AL,00110011B ;设置控制字
OUT DX,AL
MOV DI,0 ;变址寄存器初始化
MOV CX,80 ;共发送80个字符
BEGIN:MOV DX,3FBH
IN AL,DX ;读状态字
AND AL,01H ;将发送允许位置1
JZ BEGIN
MOV DX,3F8H ;设置发送数据口
MOV AL,BUFFER[DI] ;buffer为程序发送的数据块
OUT DX,AL
INC DI ;INC指针加1
LOOP BEGIN
HLT

②接收端初始化程序与接收端控制程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
MOV	DX,3FBH		;设置模式字
MOV AL,01111011B
OUT DX,AL
MOV AL,00110100B ;设置控制字
OUT DX,AL
MOV DI,0 ;变址寄存器初始化
MOV CX,80 ;共接收80个字符
NEXT:MOV DX,3FBH
IN AL,DX ;读状态字
TEST AL,02H ;测试RxRDY位,如为0,则未收到字符,故继续读取状态字并测试
JZ NEXT
;TEXT AL,38H ;测试有无帧格式错误、奇/偶校验错误和覆盖错误,如果有则转入出错处理程序
MOV DX,3F8H
IN AL,DX
MOV BUFFER2[DI],AL ;buffer2为程序接收的数据块
INC DI
MOV DX,3FBH; ;判断是否出错
IN AL,DX;
TEST AL,00111000B;
JZ ERROR
LOOP NEXT
ERROR TMP ERRORPROC

关于8251A芯片的初始化编程流程:8251A的编程约定
