可编程并行接口8255A芯片使用逻辑电平开关控制LED显示
本文由发表于7年前 | 硬件知识 | 暂无评论 |  被围观 6,505 views+

8255A可编程并行接口芯片时Intel系列的并行接口芯片。通过软件编程设置芯片的工作方法,通常不需要附加外部电路。

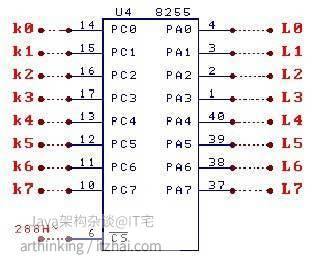

这里使用8255A的方式0,让8255A的C口接逻辑电平开关K0~K7,A口接LED显示电路L0~L7。编程实现从8255A的C口使用电平开关控制输入数据,再从A口输出让LED显示输出相关信息。

其中8255A的控制寄存器端口地址为:28BH
A口的地址为:288H
C口的地址为:28AH

可编程并行接口8255A芯片

可编程并行接口8255A芯片

具体编程实现如下:
code	segment
		assume	cs:code
start:
	mov     dx,28bh	;dx获取控制寄存器端口地址
	mov     al,8bh	;方式选择控制字 10001011
	out     dx,al	;以上三句写控制字,设8255A为C口输入,A口输出
input:
	mov	dx 28ah	;dx获取C口地址
	in	al,dx	;从C口输入一个数据
	mov	dx,288h	;dx获取A口地址
	out	dx,al	;从A口输出刚才自C口所输入的数据
	mov     ah,1	;判断是否有按键
	int     16h
	jz	input	;没有按键,则继续从C口输入,A口输出
	mov     ah,4ch	;否则返回DOS
	int	21h
code	ends
	end start
